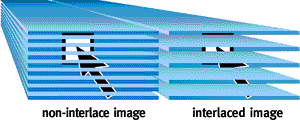

Существует два вида развертки — чересстрочная (Interlaced) и строчная (non-interlaced). Развертка на экране монитора может формироваться как за один проход, так и за два. В мониторах с чересстрочной разверткой каждый кадр изображения формируется из двух полей, содержащих поочередно либо четные, либо нечетные строки. В мониторах со строчной разверткой изображение полностью формируется за один проход. Чересстрочная частота обозначается как «частота кадров 87i Гц» . Реальная частота кадров равна 87 / 2 = 43 Гц. Качество картинки такого монитора неудовлетворительно (хотя все современные телевизоры имеют именно такую развертку). Как правило, современные мониторы не нуждаются в таких видеорежимах, которые применялись 5-10 лет назад из-за неразвитости технологий. Хотя в некоторых ситуациях они применяются. Например, 15-дюймовый монитор Sony 100GST способен формировать изображение 1600х1200 в режиме interlaced. Современного пользователя обычно interlaced-режимы не интересуют, поэтому для того же Sony 100GST говорят, что у него максимальное разрешение 1280х1024.

www.ferra.ru

Спектральный анализ сигнала с использованием осциллографов LeCroy и специализированного режима aнализатора спектра

Дедюхин А.А. ЗАО «ПриСТ»

В статье описаны возможности специализированной опции анализатора спектра, используемой в осциллографах LeCroy, значительно облегчающей спектральный анализ исследуемых сигналов.

Осциллограф – это прибор, дающий визуальное отображение входного сигнала во временной области, то есть отображает значение амплитуды сигнала по оси времени. Но для широкого класса сигналов более чёткое представление о природе происходящих процессов даёт не временное, а спектральное представление сигнала, когда по горизонтальной оси отображаются амплитуды гармонических составляющих сигнала. К таким сигналам относятся частотные характеристики усилителей, фазовый шум генераторов, механические вибрации, переходные процессы и пр., которые легче наблюдать в частотной области. Все современные цифровые осциллографы имеют возможность математической обработки полученных данных по алгоритму быстрого преобразования Фурье (БПФ) для преобразования входного сигнала в его спектральное отображение. Принцип БПФ достаточно подробно рассмотрен в [1].

Но у отображения спектра сигнала с помощью БПФ есть ряд недостатков, несколько усложняющих спектральный анализ. Для корректного отображения спектра пользователю необходимо:

  • Определиться какую максимальную частотную компоненту он желает увидеть в спектре.
  • Согласно теоремы Котельникова, зафиксировать частоту дискретизации осциллографа в два раза больше максимальной частотной составляющей спектра (или по крайней мере самое близкое верхнее значение).
  • Изменяя значение коэффициента развёртки в сторону увеличения установить максимально возможное значение длины памяти осциллографа, поскольку разрешение по частоте пропорционально используемой длине памяти цифрового осциллографа.
  • Выбрать одно из окон, в зависимости от решаемой задачи – измерение частоты или измерение амплитуды.
  • Используя режим растяжки выделить необходимый участок спектра и произвести измерения.
  • Эта последовательность действий достаточно длинная и требует определённых навыков. При переходе к анализу других частотных компонентов требуется новая настройка параметров. К тому же не все цифровые осциллографы способны в полной мере обеспечить установку параметров перечисленных выше. Достаточно простые цифровые осциллографы (Tektronix TDS-1000, TDS-2000, TDS-3000 серий; LeCroy серии WaveAce; GW Instek; Agilent 3000, 5000, 6000 серии и пр.) не имеют возможности, ни прямого управления частотой дискретизации, ни длиной памяти. Для этих осциллографов память имеет фиксированное значение, а частота дискретизации изменяется путём изменения коэффициента развёртки. Поэтому управление настройками параметров отображения спектра осуществляется измерением времени развёртки, что достаточно неудобно при исследовании спектра и не обеспечивает ни точной установки центральной частоты, ни разрешения по частоте. Так спектр ЧМ сигнала, полученный на осциллографе Tektronix приведён рисунке 1. Как видно осциллограф хорошо отображает одну частотную компоненту, расположенную вблизи несущей частоты, но спектральные составляющие отобразить уже не в состоянии.

    Рисунок 1.
    (щелчок по изображению — увеличение; 640×480 px)

    Другие, более совершенные осциллографы (например Tektronix DPO4000 или LeCroy WaveJet и WaveSurfer), имеют возможность изменения длины памяти и как следствие возможность управления частотой дискретизации. Но принцип БПФ, для точного отображения спектра, подразумевает изначально установку частоты дискретизации и лишь потом изменение длины памяти. Для таких осциллографов точность отображения спектра гораздо выше и управление несколько удобнее, чем для осциллографов указанных выше, но всё равно достоверного отображения необходимых частотных компонент добиться не очень просто. Так спектр ЧМ сигнала полученный на осциллографе Tektronix DPO4000 приведён на рисунке 2. По сравнению с рисунком 1, спектра ЧМ сигнала на рисунке 2 выглядит более реалистично, но детальное изучение частотных компонент (приведены на рисунке 2 в нижней части экрана) всё же остаётся не очень удобным.

    Осциллографы, построенные на принципе открытой платформы, полностью обеспечивают корректную реализацию алгоритма БПФ, хорошую детализацию спектра и высокое разрешение по частоте. Но из-за необходимости обработки больших объёмов памяти (десятки миллионов точек) построение одной спектрограммы, в зависимости от мощности управляющей ЭВМ и длины внутренней памяти, может занимать до минуты. Так на рисунке 3 приведён пример отображения спектра ЧМ сигнала, аналогично рисунку 2, но полученном на осциллографе LeCroy, имеющем открытую платформу.

    Рисунок 3.
    (щелчок по изображению — увеличение; 800×600 px)

    С классическим управлением отображением спектра, как это производит стандартный анализатор спектра, цифровые осциллографы с режимом БПФ конкурировать не могут.
    Классическое управление анализатором спектра подразумевает:

  • Установку центральной частоты;
  • Установку полосы обзора;
  • Установку полосы пропускания;
  • Установку опорного уровня;
  • Выбор масштаба вертикальной шкалы.
  • Вместо установки центральной частоты и полосы обзора любой стандартный анализатор спектра имеет возможность установки начальной и конечной частот обзора.

    Все эти недостатки управления спектральным анализом в цифровых осциллографах LeCroy были устранены с внедрением в осциллографы опции Анализатора спектра «Zi-Spectrum». При активации режима анализатора спектра открывается меню управления, представленное на рисунке 4.

    Рисунок 4.
    (щелчок по изображению — увеличение; 1280×768 px)

    Управление настройками анализатора спектра осуществляется группами органов управления, скомпонованными по функциональному назначению – частота и полоса обзора; полоса пропускания; амплитуда; режимы и измерения.

    Установка центральной частоты, начальной частоты, конечной частоты, полосы обзора и полосы пропускания

    Установка центральной частоты осуществляется прямым вводом значения частоты. Выбор полосы обзора так же осуществляется прямым набором. Также возможно ввести начальную и конечную частоты обзора. Как уже отмечалось ранее, для корректного отображения спектра, прежде всего, необходимо определить частоту дискретизации и далее в зависимости от разрешения по частоте анализатора спектра установить длину памяти осциллографа. Опция анализатора спектра эти процедуры производит автоматически, избавляя пользователя от необходимости заниматься расчётами – пользователь только задаёт диапазон частот, а осциллограф рассчитывает и устанавливает необходимую частоту дискретизации осциллографа и оптимальную длину памяти. Длина памяти осциллографа выбирается такой, что бы обеспечить заданное разрешение по частоте и обеспечить максимальную скорость обновления экрана. Удобно и просто. Очевидно, что пользователь может установить любую требуемую центральную частоты и полосу обзора, но осциллограф не может выбрать любую частоту дискретизации и любую длину памяти, а только и ряда доступных значений. Использование же только доступных значений частоты дискретизации и памяти привело бы к тому, что начальная и конечная частоты обзора анализатора спектра не совпадали с тем, что заданы пользователем. Для исключения этого парадокса, осциллограф LeCroy, исходя из доступных значений частоты дискретизации и длины памяти, автоматически производит масштабирование отображаемой части спектра, при котором из рассчитанного спектра вырезается «лишняя» часть и отображается только та, что была определена пользователем. «Излишки» спектра слева и справа, хоть и хранятся в памяти осциллографа, но на экран не выводятся.

    Полоса пропускания анализатора спектра (Resolution Bandwidth), определяющая разрешение по частоте, по умолчанию, как и у стандартных анализаторов спектра, находится в автоматическом режиме. При увеличении полосы обзора, полоса пропускания увеличивается, что приводит к уменьшению длинны памяти осциллографа и увеличению скорости обновления экрана. При более детальном анализе спектра и использовании более узкой полосы пропускания осциллографу требуется более длинная память и большее время доля построения спектра. Аналогичные явления в полной мере присущи и стационарным анализаторам спектра, но вместо понятия «частота обновления экрана» они оперируют понятием «время свипирования», что, в принципе одно и тоже. Так на рисунке 5 приведён пример уменьшения полосы обзора ЧМ сигнала, полный спектр которого представлен на рис. 4., с целью определения частоты модулирующего колебания. Если для отображения полной спектральной картинки рис. 4 было вполне достаточно длины памяти 2.5М, что обеспечивало полосу обзора 500 кГц и полосу пропускания 357,6 Гц, то для полосы обзора 10 кГц и полосы пропускания 40,6 Гц, обеспечивающих наблюдение частоты модулирующего колебания 1 кГц, осциллограф уже использует длину памяти 32М. При необходимости пользователь может отказаться от автоматического выбора полосы пропускания и устанавливать её в ручном режиме.

    Рисунок 5.
    (щелчок по изображению — увеличение; 1280×768 px)

    Установка параметров амплитуды.

    Управление параметрами амплитуды спектра осуществляется изменением двух параметров:

  • Масштаба логарифмической шкалы. Масштаб можно выбрать из ряда 1-2-5 в пределах от 100 mdB до 100 dB.
  • Смещение опорного уровня осуществляется в пределах от -200 dB до +200 dB.

Ввод значений осуществляется, как и для всех параметров осциллографов LeCroy, прямым набором или изменением плавно-грубо в сторону увеличения или уменьшения.

Измерения спектра

Для традиционного БПФ, используемого в цифровых осциллографах, в основном применяются маркерные измерения, управление которыми осуществляется вручную. Использование автоматических измерений, имеющих очень широкие возможности, именно для БПФ трудно применимо, поскольку для измерения параметров спектра необходим набор специальных режимов измерений – поиск пиковых значений в полосе обзора, измерение амплитуды и частоты пиков, установка значения центральной частоты по значению частоты маркера и пр. Этим набором измерений, к сожалению, стандартный цифровой осциллограф не обладает.

У осциллографов LeCroy в режиме «Спектр» этот недостаток, в основном устранён. Так на рисунке 6 приведён пример отображения спектра прямоугольного сигнала и включённой таблицы измерений.

Рисунок 6.
(щелчок по изображению — увеличение; 1280×768 px)

Принцип измерений в режиме «Анализатор спектра» основан на алгоритме WaveScan, прекрасно зарекомендовавшем себя за несколько последних лет, для поиска участков сигнала по заданным параметрам [2]. В режиме измерений анализатор спектра осуществляет поиски пиков в спектре, начиная с максимального и производит измерения частоты и амплитуды найденных пиков. Пику с наибольшей амплитудой присваивается номер «1», второму по значению уровню присваивается номер «2» и так далее. Пользователь может задать число поиска пиков от 1 до 100. Далее осциллограф LeCroy формирует таблицу измерений, в которой отображаются номера пиков, значение частоты и амплитуды. На самой спектрограмме пики имеют частотную метку. Измерения производятся в реальном масштабе времени и если в процессе наблюдения спектра будет происходить изменение частоты гармоник или их амплитуды, то данные в таблице измерений обновляются мгновенно.

Так же Анализатор спектра имеет один маркер, предназначенный для перезаписи центральной частоты по установленному значению этого маркера.

В режиме Анализатора спектра все другие измерения цифрового осциллографа недоступны, но для проведения амплитудно-частотных измерений в ручном режиме возможно использовать все функции курсорных измерений.

Математические функции со спектрограммами

Обычно спектр сигнала, особенно при широкой полосе обзора, имеет достаточно сильную шумовую дорожку и это хорошо видно на рисунке 6. Эти шумы могут подавить часть полезного сигнала, необходимого пользователю. Для устранения влияния шумов и других случайных факторов в режиме Анализатора спектра осциллографы LeCroy имеют две математические функции:

  • Усреднение;
  • Накопление максимальных значений.
  • Математическая функции усреднение имеет тоже алгоритм, что и стандартная функция усреднения осциллограмм в любом цифровом осциллографе. Результат усреднении спектрограмм приведён на рисунке 7, где отчётливо видно, что шумовая дорожка значительно уменьшена.

    Рисунок 7.
    (щелчок по изображению — увеличение; 1280×768 px)

    Алгоритм накопления максимальных значений позволяет регистрировать только самые максимальные значения за всё время накопления информации. Это позволяет достоверно отображать спектр нестабильных, но повторяющихся сигналов.

    1. Специализированная опция анализатора спектра, используемая в осциллографах LeCroy серий WaveRunner «A», WavePro 7 Zi и WaveMester 8 Zi значительно облегчает спектральный анализ и даёт пользователю возможности измерений, недоступные по сравнению со стандартной функцией БПФ .
    2. В настоящий момент аналогичные режимы измерений отсутствуют у других производителей цифровых осциллографов.

    Литература:

  • Спектральный анализ (https://prist.ru/info/articles/sa_dpo.htm).
  • Поиск аномалий и анализ сигналов в осциллографах LeCroy с помощью функции WaveScan (https://prist.ru/info/articles/lecroy_wavescan.htm).
  • Отсутствие ошибок и опечаток не гарантируется. Технические характеристики средств измерений неутвержденного типа могут быть изменены без предупреждения.
    На нашем сайте работает система коррекции ошибок Orphus. Обнаружив неточность в тексте, выделите ее и нажмите Ctrl+Enter. Сообщение об ошибке будет получено администратором сайта. Спасибо за помощь!

    prist.ru

    Анализаторы спектра Agilent. Словарь терминов

    • Новости
    • О компании
    • Продукция, цены
    • Статьи, обзоры
    • Схемы, документация
    • Контакты
    • F.A.Q.
    • Agilent. Анализаторы спектра. Словарь терминов

      Страница: 1 2 3

      Паразитная ЧМ (Incidental FM): нежелательная частотная модуляция на выходе устройства (источника сигнала, усилителя), возникающая под воздействием другого вида модуляции, — к примеру, амплитудной.

      Паразитные отклики (Spurious responses): любые неверные отклики, наблюдаемые на анализаторе спектра, источниками которых является входной сигнал. Продукты внутреннего искажения, мнимые и множественные отклики – это все примеры паразитных откликов.

      Полный обзор (Full span): для большинства современных анализаторов понятие полного обзора означает такую полосу обзора частоты, которая включает в себя весь диапазон настройки анализатора. Это относится к однополосным радиочастотным анализаторам и микроволновым анализаторам вроде приборов серий ESA и PSA, в которых используются полупроводниковые переключатели между нижним (без преселекции) и верхним (с преселекцией) диапазонами.
      Замечание: у некоторых старых приборов термин «полный обзор» относился к поддиапазону частот. Например, у модели Agilent 8566B, микроволнового анализатора спектра с механическим переключением между нижним и верхним диапазонами, полным обзором именовался либо нижний поддиапазон, либо верхний поддиапазон с преселекцией.

      Полоса обзора частоты (Frequency span): диапазон частот, представленный горизонтальной осью дисплея. Обычно полоса обзора частот – это полный обзор от края до края экрана. У некоторых старых приборов обзор частоты (ширина сканирования) описывался в терминах «на одно деление».

      Полоса разрешения (Resolution bandwidth): ширина полосы разрешающего фильтра (ПЧ) анализатора спектра на некотором уровне ниже точки минимальных вносимых потерь (максимальной точки отклонения на дисплее). Для анализаторов Agilent задается полоса по уровню 3 дБ; для некоторых других приборов – полоса по уровню 6 дБ.

      Полосовая избирательность (Bandwidth selectivity): мера способности анализатора различать сигналы с неравными амплитудами. Также называется фактором формы (shape factor). Полосовая избирательность – это отношение полосы по уровню 60 дБ к полосе по уровню 3 дБ для данного разрешающего фильтра (ПЧ). В некоторых анализаторах вместо полосы по уровню 3 дБ используют полосу по уровню 6 дБ. В любом случае, полосовая избирательность – это показатель того, насколько круто поднимается и спадает «юбка» АЧХ фильтра.

      Предусилитель (Preamplifier): внешний малошумящий усилитель, который улучшает чувствительность системы «предусилитель/анализатор» по сравнению с чувствительностью при самостоятельном использовании анализатора.

      Преселектор (Preselector): перестраиваемый полосовой фильтр, предваряющий входной смеситель в анализаторе спектра, который отслеживает надлежащую моду смешения. Преселекторы обычно используются на частотах выше 2 ГГц. Они в значительной степени устраняют множественные и зеркальные (мнимые) отклики, а также в определенных условиях для некоторых сигналов могут улучшить динамический диапазон.

      Просачивание гетеродина (LO feedthrough): отклик на дисплее, когда анализатор спектра настроен на 0 Гц, т.е. когда гетеродин настроен на частоту ПЧ. Просачивание гетеродина можно использовать как маркер 0 Гц, и частотной погрешности при этом нет.

      Просачивание ПЧ (IF feedthrough): подъем отображаемой кривой основного сигнала на дисплее из-за того, что входной сигнал частоты, равной ПЧ, проходит через входной смеситель. Обычно, такая потенциальная проблема характерна только для анализаторов без преселекции. Подъем всей кривой одновременно происходит из-за того, что сигнал всегда находится на промежуточной частоте, т.е. не требуется смешения с сигналом гетеродина. Равномерность (Flatness): см. Частотная характеристика (Frequency response).

      Разрешение (Resolution): см. Разрешение по частоте (Frequency resolution).

      Растровый дисплей (Raster display): телевизионный дисплей, в котором изображение создается благодаря электронному лучу, который падает на экран, быстро сканирует по горизонтали и медленно по вертикали, а также стробируется в нужные моменты времени. Скорость сканирования достаточно велика, чтобы создать немерцающее изображение. Также см. Векторный дисплей (Vector display) и Время развертки (Sweep time). Режим дисплейного детектирования (Display detector mode): способ, которым обрабатывается информация о сигнале, прежде чем отобразиться на дисплее. См. детектирование положительного максимума, отрицательного максимума, среднего значения и нормальное.

      Режим розенфелл (Rosenfell): режим дисплейного детектирования, при котором отображаемое в каждой точке значение зависит от того, рос ли и спадал видеосигнал в течение частотного и/или временного интервала, представляемого этой точкой. Если сигнал только рос или только спадал, отображается максимальное его значение. Если сигнал и рос и спадал, то максимальное значение из интервала отображается в нечетной дисплейной точке, а минимальное – в четной. Для предотвращения потери информации о сигнале, который проявляется только в четных интервалах, максимальное значение в этом интервале также запоминается, а в следующем (нечетном) интервале отображается наибольшее из двух максимальных значений: либо запомненное из предыдущего интервала, либо максимальное из текущего.

      Режим смешения (Смесительная мода) (Mixing mode): описание конкретных условий, при которых возникает определенный отклик на анализаторе спектра. Мода смешения, например, 1+, обозначает гармонику гетеродина, которая используется для процесса смешения, и тот факт, что входной сигнал лежит выше (+) или ниже (-) этой гармоники.

      Сигнал опорной амплитуды (Amplitude reference signal): сигнал с прецизионной амплитудой и частотой, используемый анализатором для автокалибровки.

      Спектр (Spectrum): набор синусоидальных волн различных частот и амплитуд, с корректными фазовыми соотношениями, которые в совокупности своей составляют конкретный сигнал временной области.

      Спектральная составляющая (компонента) (Spectral component): одна из синусоидальных волн, составляющих спектр сигнала.

      Средний уровень шума (Average noise level): см. Средний отображаемый уровень шума (Displayed average noise level).

      Стабильность частоты (Frequency stability): общее понятие, включающее в себя кратковременную и долговременную нестабильность гетеродина. Напряжение развертки, управляющее гетеродином, определяет место отображения сигнала на дисплее. Любая долговременная вариация частоты гетеродина (дрейф) относительно напряжения развертки, заставляет сигнал медленно смещаться по горизонтали на дисплее. Кратковременная нестабильность гетеродина может проявиться как случайная фазовая модуляция или фазовый шум сигнала, стабильного при иных условиях.

      Точность полосы обзора (Span accuracy): погрешность отображаемой величины разности частот между двумя любыми сигналами на дисплее.

      Усиление/ослабление ПЧ (IF gain/attenuation): подстройка вертикального положения сигнала на экране без изменения уровня сигнала на входном смесителе. При подстройке уровень опорного сигнала изменяется соответственно.

      Фазовый шум* (Phase noise): см. Шумовые боковые полосы (Noise sidebands).

      Фактор формы (Shape factor): см. Полосовая избирательность (Bandwidth selectivity).

      Цифровая ПЧ (Digital IF): архитектура современных анализаторов спектра, в которой сигнал оцифровывается почти сразу после преобразования с понижением частоты от радиочастоты до промежуточной частоты (ПЧ). Начиная с этой точки, вся последующая обработка сигнала осуществляется методами цифровой обработки сигналов.

      Цифровой дисплей (Digital display): технология, при которой оцифрованная информация о трассе, хранящаяся в памяти прибора, отображается на экране. Отображаемая трасса при этом – последовательность точек, организованных так, чтобы изображать непрерывную кривую. И хотя количество точек по умолчанию у разных моделей анализаторов различно, большинство современных приборов дают возможность пользователю выбирать желаемое разрешение экрана путем выбора количества отображаемых точек. Дисплей обновляется (заново считывает данные из памяти) в режиме без мерцания; данные в памяти обновляются со скоростью развертки. Практически все сегодняшние анализаторы оборудованы плоскими ЖК-дисплеями, а не аналоговыми ЭЛТ-экранами, которые использовались в старых приборах.

      Частотная точность (Frequency accuracy): погрешность, с которой отображается частота сигнала или его спектральной составляющей, либо в абсолютном смысле, либо относительно другого сигнала или спектральной компоненты. Спецификации для абсолютной и относительной частотной точности даются отдельно.

      Частотная характеристика (Frequency response): вариации отображаемой амплитуды сигнала в зависимости от частоты (равномерность). Обычно выражается в ± дБ относительно среднего значения между экстремумами. Также может выражаться относительно сигнала калибратора.

      Частотное разрешение (Frequency resolution): способность анализатора различать близко расположенные по частоте спектральные компоненты и раздельно отображать их на экране. Разрешение компонент с одинаковой амплитудой описывается полосой разрешения. Способность разрешать компоненты, не равные по амплитуде, характеризуется и полосой разрешения, и полосовой избирательностью.

      Частотный диапазон (Frequency range): минимальная и максимальная частоты, между которыми может перестраиваться анализатор. И хотя обычно максимальная частота ограничивается коаксиальным входом анализатора, многие микроволновые приборы могут расширять свой диапазон при помощи использования внешних подключаемых смесителей.

      Чистота спектра* (Spectral purity): см. Шумовые боковые полосы (Noise sidebands).

      Чувствительность (Sensitivity): уровень минимального синусоидального сигнала**, который можно наблюдать на анализаторе спектра, обычно при оптимизированных условиях – минимальной полосе разрешения, нулевом радиочастотном ослаблении на входе и минимальной видео-полосе. Компания Agilent определяет чувствительность как отображаемый средний уровень шума. Синусоида такого уровня должна быть на 2 дБ выше отображаемого шума.

      Шумовой маркер (Noise marker): маркер, значение которого показывает уровень шума в полосе 1 Гц спектральной плотности мощности шума. При выборе шумового маркера включается режим детектирования среднего значения, значения некоторого количества последовательных точек трассы (количество зависит от конкретной модели прибора) около маркера усредняются, и эта усредненная величина нормализуется к эквивалентному значению в полосе 1 Гц спектральной плотности мощности шума. При нормализации учитываются режим детектирования, полоса, а также воздействие логарифмического усилителя, если выбран логарифмический режим дисплея.

      Шумовые боковые полосы (Noise sidebands): модуляционные боковые полосы, которые обозначают кратковременную нестабильность гетеродина (главным образом, первого гетеродина) анализатора спектра. Модулирующий сигнал – это шум в самой цепи гетеродина и/или цепи стабилизации гетеродина, а боковые полосы являются спектром этого шума. Процесс смешения переносит любую нестабильность гетеродина на продукты смешения, так что боковые полосы появляются у любой спектральной составляющей, достаточно высоко отстоящей от широкополосного уровня шума. Поскольку боковые полосы – это шум, их уровень относительно спектральной составляющей зависит от полосы разрешения. Шумовые боковые обычно описывают в терминах дБн/Гц (мощность в полосе 1 Гц относительно несущей) на заданной отстройке от несущей, где несущая – это наблюдаемая на экране спектральная составляющая.

      Эмиссия (или вывод) гетеродина (LO emission or feedout): проявление сигнала гетеродина на входе анализатора спектра. Его уровень может быть больше 0 дБм на приборах без преселекции, на приборах с преселекцией он обычно не выше -70 дБм.
